Горизонтальный 1,5 мм питч соединитель SMT smd PCB соединитель 2 до 20P LCP 94V-0

Описание продукта

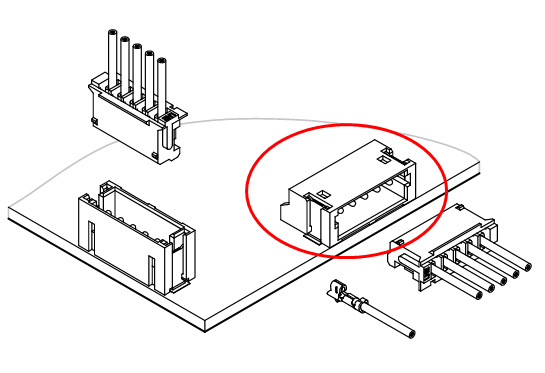

Коннектор "wire-to-board" - это тип электрического соединителя, используемого для подключения проводов к печатной плате (PCB). Он состоит из двух основных компонентов: корпуса и контактов.корпус обычно устанавливается на ПКБ и содержит слоты или емкости, где вводятся контактыКонтакты, как правило, зажимаются на провода, а затем вставляются в корпус, создавая безопасное электрическое соединение между проводами и ПКБ.

Эти разъемы обычно используются в различных электронных устройствах и приложениях, где необходимо подключить провода к плате схемы, например, в компьютерных периферийных устройствах, автомобильной электронике,промышленные машиныОни бывают разных размеров, конфигураций и спецификаций для размещения различных проводов, текущих рейтингов и условий окружающей среды.

Серия X2701 Wire-to-board включает в себя DIP & SMT тип Wafer Connector (конец панели), корпус и терминал (конец провода)

Серия соединителей Alinta

Откройте для себя надежные соединители Wire-to-Board (WTB) и кабельные сборы от Alinta, предлагающие размеры от 1,0 мм до 6,35 мм. Наши соединители обслуживают различные отрасли, включая автомобильную промышленность,Устройства, промышленности, данных и телекоммуникаций и потребительской электроники.

Воспользуйтесь широким спектром преимуществ наших WTB разъемов, что делает их оптимальным выбором для различных применений.Наслаждайтесь гибкостью вариантов настройки, чтобы точно адаптировать разъемы к вашим требованиям.

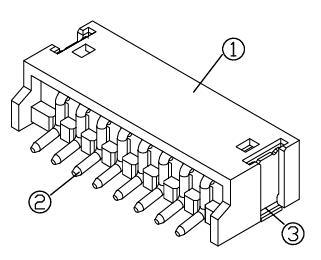

Тип SMT серии X2701

(8изображение с пин-картой)

Технический параметр

Особенности типа продукта	Категория		Провод на доску
	Тип сборки		Вафли
	Удаление (мм)		1.50 мм
	Серия продуктов		AL-X2701-H
Электрические характеристики	Номинальное напряжение (V AC/DC)		125
	Номинальный ток (A AC/DC)		1
	Сопротивление на контакт		≤ 30mΩ
	Сопротивление изоляции Выдерживать напряжение		≥ 500MΩ 500 В/минуту
Конфигурационные особенности	Количество строк		1
	Количество позиций   Применимый провод		2 ~ 20   # 28 ~ # 22
Характеристики оболочки	Цвет		Бежевый
	Жилой материал Контактный материал		LCP, UL94V-0 Медь, покрытая Sn
Информация об окружающей среде	Диапазон рабочей температуры (°C)		-20°C~85°C°C
X2201-H горизонтальный SMT-коннектор для пластинок                     Поляки DIM=A DIM=B DIM=C 2 1.50 3.60 6.00 3 3.00 5.10 7.50 4 4.50 6.60 9.00 5 6.00 8.10 10.50 6 7.50 9.60 12.00 7 9.00 11.10 13.50 8 10.50 12.60 15.00 9 12.00 14.10 16.50 10 13.50 15.60 18.00 11 15.00 17.10 19.50 12 16.50 18.60 21.00 13 18.00 20.10 22.50 14 19.50 21.60 24.00 - Я... - Я... - Я... 　 20 28.50 30.60 33.00       X2201-V вертикальный SMT-коннектор для вафли

Для надежного и настраиваемого решения WTB разъемов, свяжитесь с Alinta сегодня!
