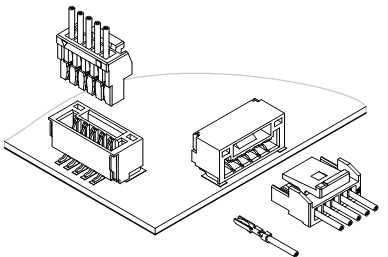

1.25мм протяженность вафли проволока к панели соединителя 90° 180° SMT PCB монтаж соединителя

Описание продукта

Коннектор "wire-to-board" - это тип электрического соединителя, используемого для подключения проводов к печатной плате (PCB). Он состоит из двух основных компонентов: корпуса и контактов.корпус обычно устанавливается на ПКБ и содержит слоты или емкости, где вводятся контактыКонтакты, как правило, зажимаются на провода, а затем вставляются в корпус, создавая безопасное электрическое соединение между проводами и ПКБ.

Эти разъемы обычно используются в различных электронных устройствах и приложениях, где необходимо подключить провода к плате схемы, например, в компьютерных периферийных устройствах, автомобильной электронике,промышленные машиныОни бывают разных размеров, конфигураций и спецификаций для размещения различных проводов, текущих рейтингов и условий окружающей среды.

Серия соединителей Alinta

Откройте для себя надежные соединители Wire-to-Board (WTB) и кабельные сборы от Alinta, предлагающие размеры от 1,0 мм до 6,35 мм. Наши соединители обслуживают различные отрасли, включая автомобильную промышленность,Устройства, промышленности, данных и телекоммуникаций и потребительской электроники.

Воспользуйтесь широким спектром преимуществ наших WTB разъемов, что делает их оптимальным выбором для различных применений.Наслаждайтесь гибкостью вариантов настройки, чтобы точно адаптировать разъемы к вашим требованиям.

(5 картинки)

Технический параметр

Особенности типа продукта	Категория		Провод на доску
	Тип сборки		Вафля, емкость
	Удаление (мм)		1.25 мм
	Серия продуктов		Серия AL-X2206
Электрические характеристики	Номинальное напряжение (V AC/DC)		50
	Номинальный ток (A AC/DC)		1
	Сопротивление на контакт		≤ 20mΩ
	Сопротивление изоляции Выдерживать напряжение		≥ 100MΩ 500 В/минуту
Конфигурационные особенности	Количество строк		1
	Количество позиций   Применимо		2 ~ 20   AWG #30 ~ AWG #26
Характеристики оболочки	Цвет		Бежевый
	Жилой материал Контактный материал		LCP, UL94V-0 Медь, покрытая Sn
Информация об окружающей среде	Диапазон рабочей температуры (°C)		-20°C~85°C°C
Размер установки Вертикаль, SMT ((90°) Горизонтальная, SMT ((180°)      Вафель / емкость Прямой.     Поляки DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Я... - Я... - Я... 20 23.75 28.75                             Прямой угол Поляки DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Я... - Я... - Я... 20 23.75 28.75   Жилье   Поляки DIM=A DIM=B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Я... - Я... - Я... 20 23.75 28.75   Терминал

Для надежного и настраиваемого решения WTB разъемов, свяжитесь с Alinta сегодня!
