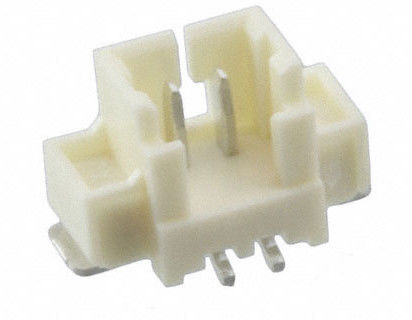

1.25 мм питч соединитель Wtb соединитель 2P до 16P вертикальный SMT пластинки PCB

Описание продукта

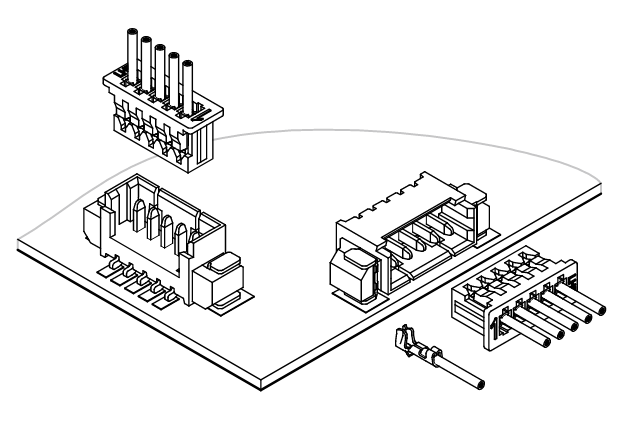

Коннектор "wire-to-board" - это тип электрического соединителя, используемого для подключения проводов к печатной плате (PCB). Он состоит из двух основных компонентов: корпуса и контактов.корпус обычно устанавливается на ПКБ и содержит слоты или емкости, где вводятся контактыКонтакты, как правило, зажимаются на провода, а затем вставляются в корпус, создавая безопасное электрическое соединение между проводами и ПКБ.

Эти разъемы обычно используются в различных электронных устройствах и приложениях, где необходимо подключить провода к плате схемы, например, в компьютерных периферийных устройствах, автомобильной электронике,промышленные машиныОни бывают разных размеров, конфигураций и спецификаций для размещения различных проводов, текущих рейтингов и условий окружающей среды.

Серия соединителей Alinta

Откройте для себя надежные соединители Wire-to-Board (WTB) и кабельные сборы от Alinta, предлагающие размеры от 1,0 мм до 6,35 мм. Наши соединители обслуживают различные отрасли, включая автомобильную промышленность,Устройства, промышленности, данных и телекоммуникаций и потребительской электроники.

Воспользуйтесь широким спектром преимуществ наших WTB разъемов, что делает их оптимальным выбором для различных применений.Наслаждайтесь гибкостью вариантов настройки, чтобы точно адаптировать разъемы к вашим требованиям.

(2 картинки)

Технический параметр

Особенности типа продукта	Категория		Провод на доску
	Тип сборки		Вафли
	Удаление (мм)		1.25 мм
	Серия продуктов		Серия AL-X2201
Электрические характеристики	Номинальное напряжение (V AC/DC)		125
	Номинальный ток (A AC/DC)		1
	Сопротивление на контакт		≤ 30mΩ
	Сопротивление изоляции Выдерживать напряжение		≥ 100MΩ 500 В/минуту
Конфигурационные особенности	Количество строк		1
	Количество позиций		2 ~ 16
Характеристики оболочки	Цвет		Бежевый
	Жилой материал Контактный материал		LCP, UL94V-0 Медь, покрытая Sn
Информация об окружающей среде	Диапазон рабочей температуры (°C)		-20°C~70°C°C
Дизайн ПКБ Прямая пластинка Прямая угловая пластинка   Терминал   Жилье                                                                                                        Поляки DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75 - Я... - Я... - Я... 25 30 33.00   Вертикальный тип пластинки/сосуда                          Поляки DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75                                     Горизонтальный тип пластинки / емкости Поляки DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75

Для надежного и настраиваемого решения WTB разъемов, свяжитесь с Alinta сегодня!
